一、定義：

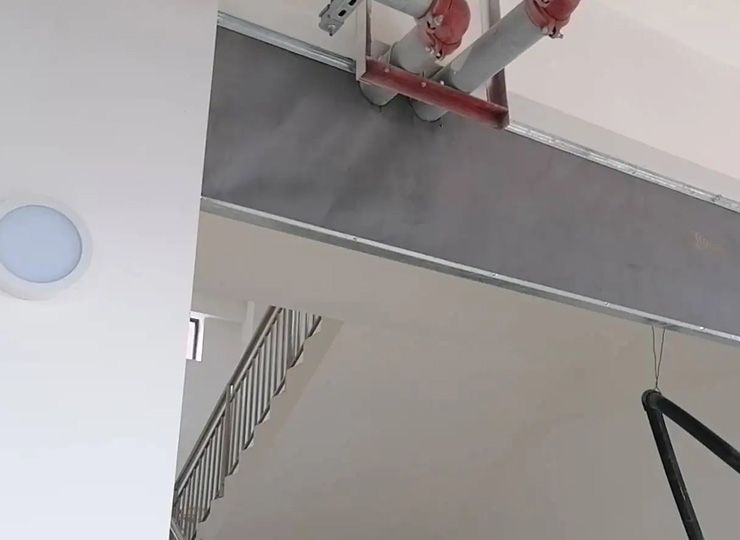

擋煙垂壁：由不燃材料制成，垂直安裝在建筑天花板、梁或天花板下，可在火災中形成一定的煙霧儲存空間。

二、適用范圍：

1、當民用建筑中的中庭與周圍場所不使用防火隔墻、防火玻璃隔墻、防火卷簾時，中庭與周圍場所之間應設置擋煙垂壁。

2、設置排煙系統的場所或部位應采用擋煙垂壁、結構梁和隔墻劃分防煙分區。防煙分區不得跨越防火分區。

3、在設置排煙設施的建筑物內，開放式樓梯和自動扶梯穿越樓板的開口處應設置擋煙垂壁等設施。

4、在人防工程中，應設置排煙設施走道和凈高不超過6m的房間。防煙分區應采用擋煙垂壁、隔墻或從天花板突出不小于0.5m的梁進行劃分。

5、需要設置排煙設施的車庫、修理車庫，防煙分區的建筑面積不得大于2萬㎡，防煙分區不得跨越防火分區。防煙分區可采用不小于0.5m的擋煙垂壁、隔墻或從天花板下突出的梁進行劃分。

三、設置要求：

1、擋煙垂壁等擋煙分離設施的深度不得小于儲煙倉規定的高度。對于有天花板的空間，當天花板開口不均勻或開口率為325%時，天花板內的空間高度不得計入儲煙倉的厚度。

2、活動擋煙垂壁應具有火災自動報警系統自動啟動和現場手動啟動功能。火災確認后，火災自動報警系統應在15s內連接相應防煙分區的所有活動擋煙垂壁，60s以內的擋煙垂壁應打開到位。

3、活動擋煙垂壁及其電動驅動裝置和控制裝置應符合相關消防產品標準的規定，其型號、規格和數量應符合設計要求，動作可靠。

四、聯動控制設計：

兩個獨立的煙霧火災探測器的報警信號應由兩個獨立的煙霧火災探測器在同一防煙分區和電動擋煙垂壁附近作為電動擋煙垂壁的聯動觸發信號，電動擋煙垂壁的降落應由消防聯動控制器聯動控制。

五、安裝要求：

1、型號、規格、下垂長度及安裝位置應符合設計要求；

2、活動擋煙垂壁及建筑結構(柱或墻(柱或墻)〉表面間隙不得大于60mm，由兩個或兩個以上的吸煙窗簾組成的連續擋煙垂壁不得有間隙，搭接寬度不得小于100mm；

3、活動擋煙垂壁的手動操作按鈕應固定在距地面1.3-1.5m的地方，便于操作，明顯可見。

六、調試要求：

1、單機調試：

（1）手動操作擋煙垂壁按鈕進行開啟和復位試驗。擋煙垂壁啟動靈敏可靠，到位后停止。下降高度應符合設計要求：

（2）模擬火災，相應區域火災報警后，同一防煙分區的擋煙垂壁應在60s以內聯動降至設計高度；

(3)擋煙垂壁降至設計高度后，狀態信號應反饋給消防控制室。

調試數量：全部調試

2、聯動調試：

（1）火災報警后，活動擋煙垂壁應聯動降至設計高度；

（2）動作狀態信號應反饋給消防控制室。

調試數量：全部調試

七、驗收要求：

手動功能驗收：活動擋煙垂壁應能正常手動打開和復位，動作信號應顯示在消防控制室。

檢查數量：各系統按30%抽查。

八、維護管理：

每季度對活動擋煙垂壁進行一次功能檢測啟動試驗和供電線路檢查，檢查方法應符合單機調試的要求。
