擋煙垂壁類型多樣，其中防火玻璃型擋煙垂壁是擋煙垂壁中使用頻率較高的品類，因其外觀漂亮，耐火性好，經久耐用，清潔方便，適合應用于超市、商場、醫院、影劇院、博物館等高檔場所，在保持防煙蓄煙功能的基礎上，外觀可同建筑搭配。

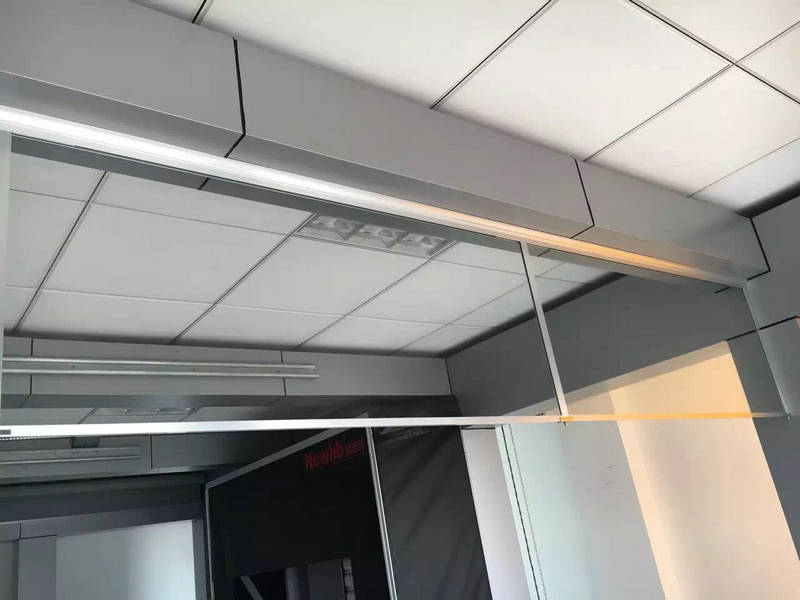

包邊的玻璃擋煙垂壁

防火玻璃擋煙垂壁安裝圖集：

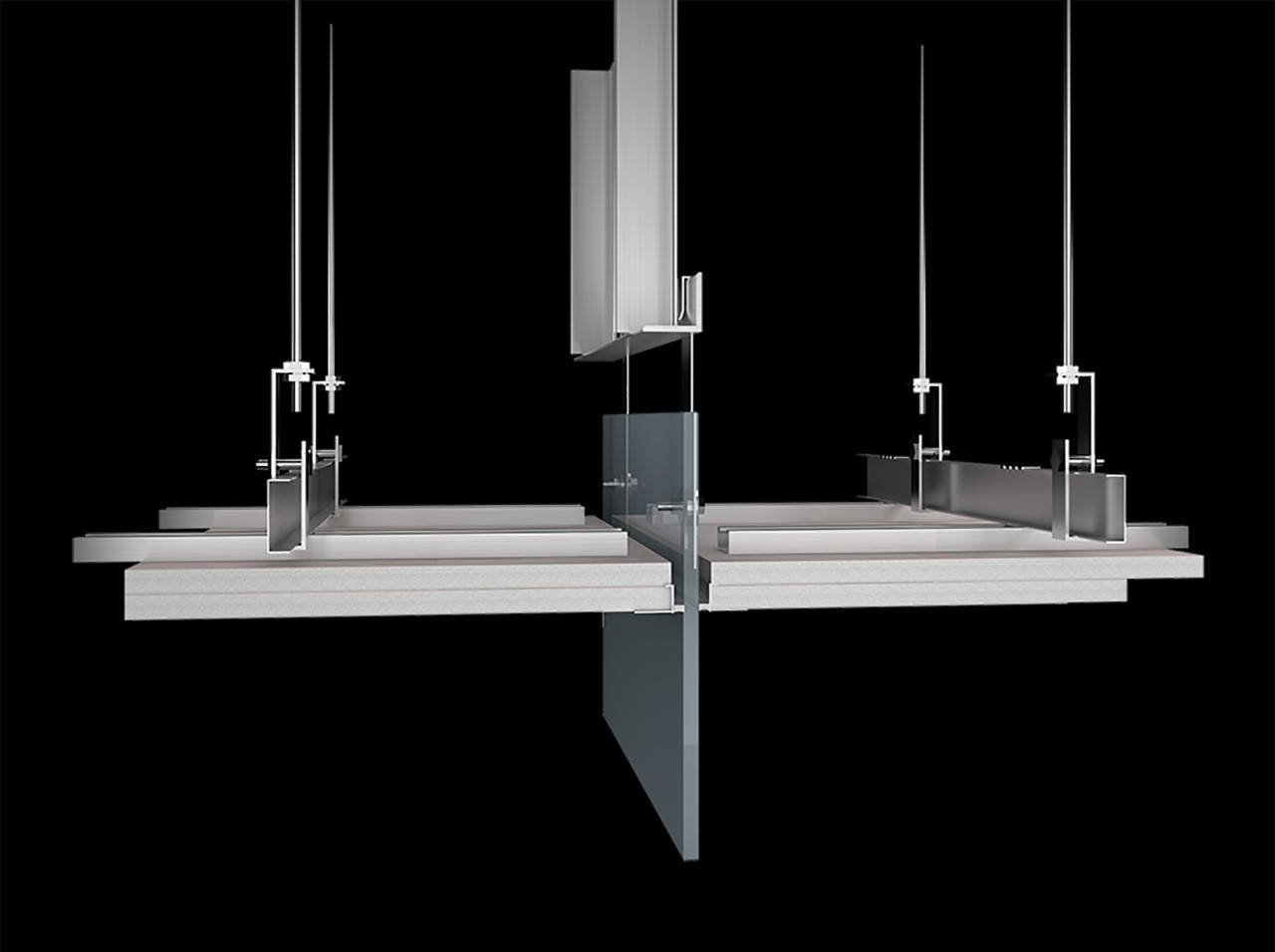

1、隱藏到吊頂內安裝方式

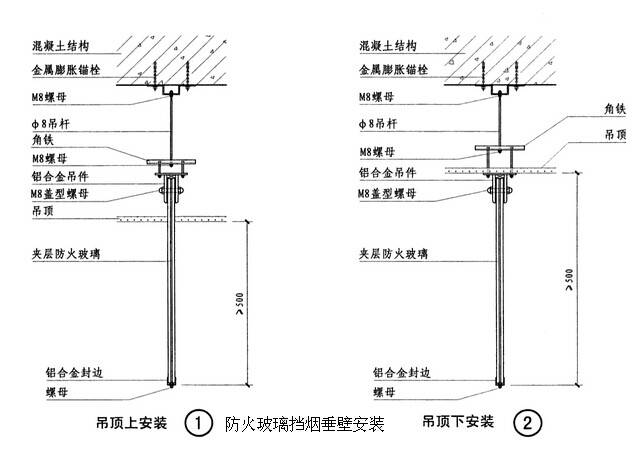

2、詳細CAD安裝解構圖：

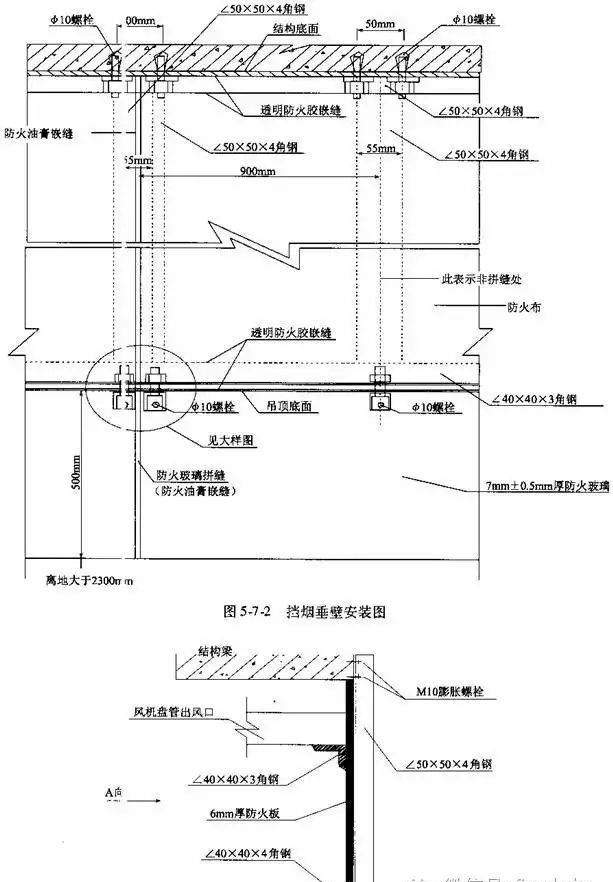

安裝圖解

安裝圖解

防火玻璃擋煙垂壁安裝配件：

擋煙垂壁作為防排煙系統的重要一環，其安裝的穩固性關系到整個系統，除了垂壁主體外，其安裝配件不可缺少，安裝配件主要有角鋼、矩管、L架等，角鋼，是一種兩邊相互垂直的成角形的鋼材，可塑性好，可進行切割、焊接、塑性變形等操作，便于現場施工。角鋼規格多樣，可用于機械制造業、造船業、橋梁、各種建筑及工程結構。矩管，外形是長方體，內部中空，在抗彎、抗扭強度相同時，重量較輕，可用于工程結構及制造機械零件。

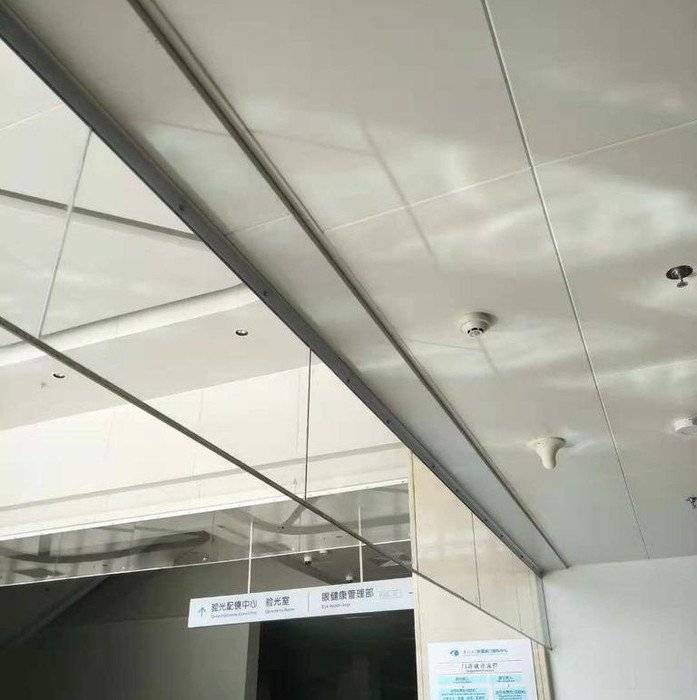

防火玻璃擋煙垂壁

防火玻璃擋煙垂壁安裝要求：

玻璃擋煙垂壁安裝相比柔性擋煙垂壁安裝更為繁瑣，安裝效果要達到標準規定，需要做到：（1）生產前量尺準確；（2）生產加工階段按照下單尺寸準確生產，開孔、開缺精準，不多孔不少孔；（3）玻璃擋煙垂壁安裝過程中根據施工現場情況，靈活采用固定配件，兩兩玻璃之間縫隙小，特別情況下縫隙用玻璃膠填充，達到不漏煙的效果。
