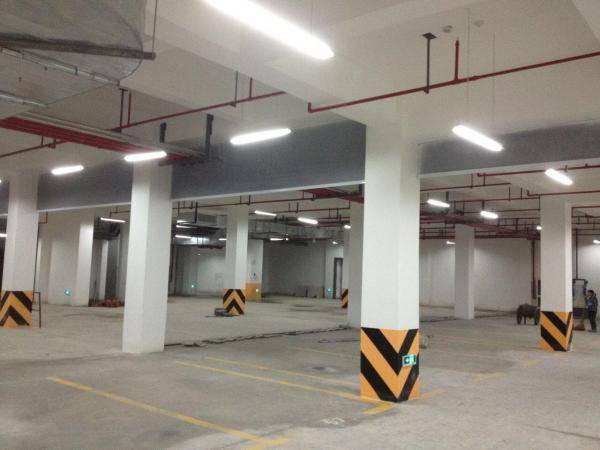

擋煙垂壁是人防高層民用建筑地下與大空間排煙系統中的煙區分隔裝置。當消防控制中心發出火災報警信號或直接接受“煙霧”信號時，放置在天花板上方的軟擋煙壁迅速垂直到設定高度，形成煙霧分離。高溫煙氣由排煙風機排出室外，為火警區人民的救生疏散創造了環境，爭取了時間。

今日為大家介紹一下擋煙垂壁的安裝施工步驟。

(一)擋煙垂壁安裝技術準確

1、收集擋煙垂壁技術資料

收集現場土建設計資料，測量土建結構尺寸。由于土建施工可能會有一些變化，實際尺寸不一定與設計圖紙一致。與土建結構相關的擋煙垂壁尺寸要求較高。因此在設計前必須到現場進行測量，以獲取第一手數據。然后可以根據消防要求繪制切實可行的擋煙垂壁尺寸分布圖。如果擋煙垂壁經過位置有風管和水管，影響施工，應提出相關方案，并與消防總承包商協調解決。

2、擋煙垂壁設計及施工方案確定

(二)準備材料和機具

1、擋煙垂壁的主要材料質量檢查

(1)金屬結構構件的材料是否符合設計要求，構件是否平直，加工尺寸、精度、孔位是否符合設計要求。要刷好防銹漆，所有構件的編號都要明顯標注。

2、檢查擋煙垂壁的主要施工工具。

(1)檢查各種電動和手動工具的性能。

(2)吊桿位置與設計位置的偏差不得超過5cm。

3、擋煙垂壁搭腳手架

由于施工程序中的不同需要，施工中搭建的腳手架需要滿足不同的要求。

(1)放線吊桿支架時，應建在擋煙垂壁兩側，方便工人在不同位置焊接安裝。因為腳手架獨立支撐，高度高，所以要特別注意腳手架的支撐和穩定性。

(2)安裝擋煙垂壁時，應建在擋煙垂壁一側。在搭建和拆除腳手架時要格外小心，不要從高處往下扔鋼管和扣件，以免損壞地面。

懸掛式擋煙垂壁安裝施工

(一)擋煙垂壁放線定位。

(1)擋煙垂壁定位軸的測量放線必須與主體結構的主軸平行或垂直，以免擋煙垂壁施工與室內裝飾施工發生矛盾，造成陰陽角不方、裝飾面不平行等缺陷。

(2)使用高精度激光水準儀、經緯儀、標準鋼卷尺、重錘、水平尺等。保證擋煙垂壁的垂直精度。要求上，

(二)安裝擋煙垂壁上吊桿

1、注意檢查螺桿和金屬膨脹管的牢固性。所選螺桿和金屬膨脹管的質量應可靠，鉆孔位置不應靠近鋼筋混凝土構件的邊緣。鉆孔孔徑和深度應符合金屬膨脹管制造商的技術規定，孔內灰渣應清理干凈。

2、每根螺桿的安裝位置和高度應嚴格按照放線定位和設計圖紙的要求進行。最重要的是螺桿的中心線必須與鋁合金構件的中心線一致，橢圓形螺孔的中心應與設計的吊桿螺栓位置一致。

3、所有絲桿安裝完畢后，應進行隱蔽工程質量驗收，請監理工程師驗收簽字，驗收合格后再涂防銹漆。
